उत्पाद विवरण:
|
| मॉडल संख्या: | टीडी140 | अधिकतम पाइप व्यास: | 51-140मिमी |
|---|---|---|---|
| अधिकतम धिकनेस: | 1.1-6.0मिमी | अनुकूलन: | उपकरण के व्यापक योजना अनुकूलन |
| सेवा: | आजीवन रखरखाव | रंग: | हरी |
| प्रमुखता देना: | 51-140 मिमी ट्यूब मिल उत्पादन लाइन,टीडी 140 ट्यूब मिल उत्पादन लाइन,पूरी तरह से स्वचालित ट्यूब मिल उत्पादन लाइन |
||
140 ERW ट्यूब मिल का विवरण
ERW 140 उच्च आवृत्ति सीधी सीम वेल्डेड पाइप उत्पादन लाइन ट्यूब मिल उपकरण 51 मिमी से 140 मिमी व्यास तक के बेलनाकार ट्यूबों के निर्माण के लिए इंजीनियर है,की दीवार मोटाई से लेकर 1 तक फैला हुआ.1 मिमी से 6.0 मिमी तक, साथ ही 40*40 से 110*110 तक चौकोर ट्यूब और 30*50 से 100*120 तक के आयताकार ट्यूब।
| प्रकार | एचएफ ठोस राज्य स्टील पाइप वेल्डिंग उत्पादन लाइन | लाइन की गति | ≤ 80 मीटर/मिनट |
| गोल पाइप डाय | Φ51-Φ140 मिमी | गोल पाइप की मोटाई | 1.1 - 6.0 मिमी |
| चौकोर ट्यूब का आकार | 40*40-110*110 मिमी | चौकोर ट्यूब की मोटाई | 1.1 - 6.0 मिमी |
| आयताकार ट्यूब | 30*50-100*120 मिमी | आयताकार ट्यूब की मोटाई | 1.1 - 6.0 मिमी |
| पाइप सामग्री | कार्बन स्टील/गल्वानाइज्ड स्टील | ढालने की विधि | गोल ट्यूब से वर्ग ट्यूब, त्वरित परिवर्तन प्रणाली |
140 ट्यूब मिल मशीन उत्पादन प्रक्रिया
1- फीडिंग और प्रीप्रोसेसिंग: इस चरण में कच्चे माल (आमतौर पर स्टील कॉइल) को मशीन पर लोड करना और आवश्यक प्रीप्रोसेसिंग करना शामिल है।जैसे कि स्टील कॉइल के आकार और गुणवत्ता का निरीक्षण करना.
2सपाट करना और काटना: इस चरण में, स्टील के कोइलों को सपाट किया जाता है और बाद की वेल्डिंग प्रक्रिया के लिए आवश्यकतानुसार उपयुक्त आकार की स्टील स्ट्रिप्स में काटा जाता है।

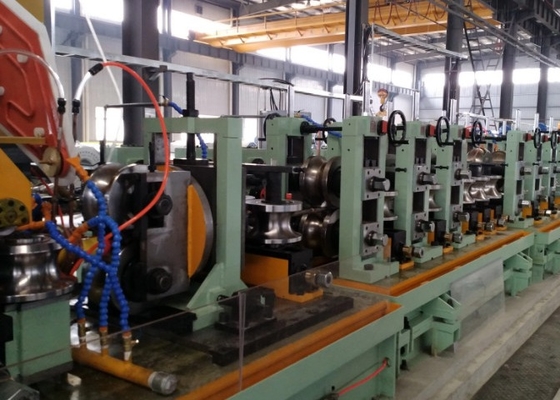

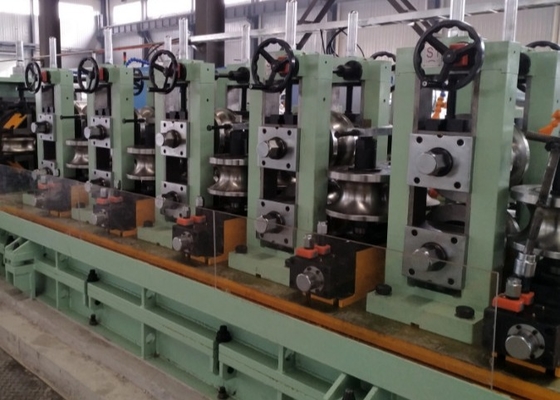

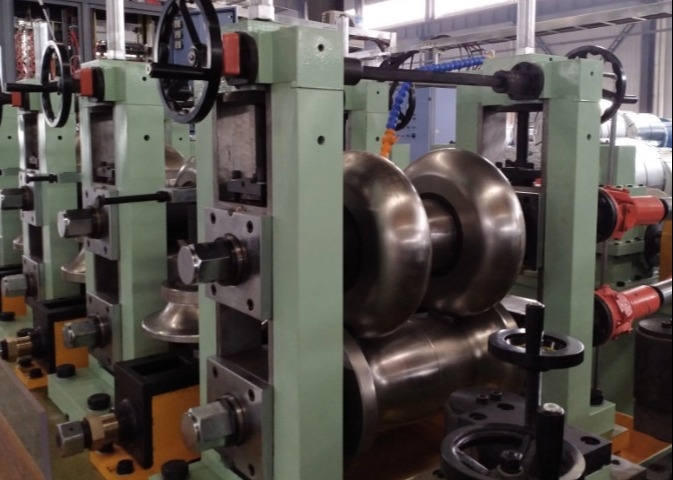

3मोल्डिंग और वेल्डिंग: ईआरडब्ल्यू ट्यूब मिल उच्च आवृत्ति सीधी सीम वेल्डिंग तकनीक और मोल्डिंग मशीनों का उपयोग करके स्टील स्ट्रिप्स को ट्यूब के आकार में वेल्ड करता है, जिससे आवश्यक ट्यूबिंग बनती है।
4आकार और सीधा करनाः वेल्डिंग के बाद, ट्यूब के आकार और आकार में कुछ विचलन हो सकते हैं,तो यह विनिर्देशों को पूरा करने के लिए यह सुनिश्चित करने के लिए आकार और सीधा प्रक्रियाओं के माध्यम से समायोजित किया जाना चाहिए.
5. फ्लाइंग सॉ कटिंग: वेल्डेड और आकार वाली ट्यूबों को ग्राहक की आवश्यकताओं के अनुसार वांछित लंबाई तक काटा जाता है, तैयार उत्पादों का निर्माण होता है।
6स्टैकिंग और पैकेजिंगः अंतिम चरण में स्टैकिंग मशीनों या स्वचालित पैकेजिंग मशीनों का उपयोग करके तैयार ट्यूबों को स्टैकिंग और पैकेजिंग शामिल है।और परिवहन और उपयोग के दौरान पहचान के लिए प्रासंगिक जानकारी के साथ उन्हें लेबलिंग.
ट्यूब मिल की रेखाचित्र
हम एक पेशेवर तकनीकी इंजीनियर विभाग आप अपने कारखाने के लिए उपयुक्त ट्यूब मिल मशीन चित्र प्रदान करने के लिए है
