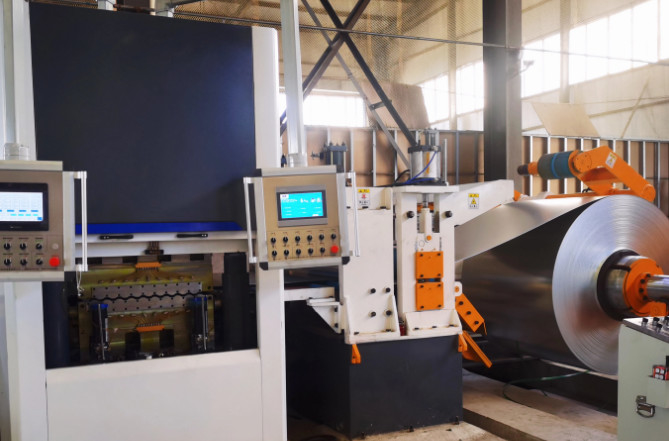

टेंगडी मशीनरी उच्च परिशुद्धता क्रॉस काटने लाइन और लंबाई के लिए काटने की मशीन
उत्पाद अवलोकन: धातु प्रसंस्करण के लिए उच्च गुणवत्ता वाले काटने के समाधान
तेंगडी मशीनरी धातु कॉइल प्रसंस्करण के लिए उच्च प्रदर्शन क्रॉस-कटिंग लाइन और कट-टू-लेंथ मशीन प्रदान करती है। हमारा उपकरण असाधारण काटने की सटीकता (± 0.0%) प्रदान करता है।15 मिमी) और उच्च काटने की गति (100 मीटर/मिनट तक), जिससे यह ऑटोमोबाइल विनिर्माण, घरेलू उपकरण, हार्डवेयर और धातु उद्योगों के लिए आदर्श है।
कट टू लेंथ मशीनः परिभाषा, कार्य और श्रेणियाँ
एक कट-टू-लेंथ मशीन धातु के कोइल को अनरोलिंग, लेवलिंग और निर्धारित लंबाई में काटकर, उसके बाद स्टैकिंग के माध्यम से संसाधित करती है।यह उत्पादन के लिए उपयोग करने योग्य सपाट सामग्रियों में निरंतर धातु के रोल को परिवर्तित करता है.
मुख्य कार्य और घटक
- प्रमुख मुख्य घटक:अनकोइलर, पिंचर और लेवलर, गेज, कटिंग मशीन, स्टैकर
- सहायक घटक:फीडर, साइड गाइडिंग डिवाइस, संक्रमण तंत्र, कन्वेयर
उपकरण श्रेणियाँ
धातु सामग्री द्वाराः
- स्टेनलेस स्टील की लम्बाई काटने की मशीन
- सिलिकॉन स्टील के लिए कट-टू-लेंथ मशीन
- ठंड/गर्म लुढ़का हुआ प्लेट कट-टू-लेंथ मशीन
इलेक्ट्रॉनिक नियंत्रण मोड द्वाराः
- लम्बाई पर कटौती करने वाली वायवीय रेखा (मध्यम परिशुद्धता)
- NC (संख्यात्मक नियंत्रण) कट-टू-लेंथ लाइन (उच्च परिशुद्धता)
विस्तृत तकनीकी मापदंड
| मॉडल |
मोटाई सीमा (मिमी) |
चौड़ाई रेंज (मिमी) |
काटने की लंबाई (मिमी) |
काटने की सटीकता (मिमी) |
रोलर संख्याएँ |
रोलर व्यास (मिमी) |
| 3*1600 |
0.3-3 |
1600 |
300-4000 |
±0.5 |
15 |
Ф85 |
| 6*2000 |
1-6 |
2000 |
500-6000 |
±0.5 |
15 |
फ140 |
| 8*2000 |
2-8 |
2000 |
६००-८००० |
± 1 |
13 |
फ155 |
| 10*2200 |
2-10 |
2200 |
600 से 10000 |
± 1 |
13 |
फ160 |
| 12*2200 |
३-१२ |
2200 |
800-12000 |
± 1 |
11 |
एफ180 |
| 16*2200 |
4-16 |
2200 |
800-12000 |
± 1 |
11 |
फ200 |
| 20*2500 |
6-20 |
2500 |
800-12000 |
± 1 |
9 |
फ230 |
| 25*2500 |
8 से 25 |
2500 |
800-12000 |
± 1 |
9 |
फ260 |
कट टू लेंथ मशीन का मानक कार्यप्रवाह
1कॉइल लिफ्टर:हाइड्रोलिक डिकोइलर में धातु के कोइलों को उठाने और स्थानांतरित करने के लिए
2हाइड्रोलिक डिकोइलर:नियंत्रित गति से धातु के कोइल को खोलता है
3स्न्यबर रोलर:अनरोल्ड शीट को स्थिर करता है
4चिंच रोल और प्री-लेवलर:तनाव बनाए रखता है और प्रारंभिक समतलता करता है
5लूप ब्रिज:स्टेशनों के बीच बफर गति अंतर
6साइड गाइड रोलर:शीट को केंद्र में रखता है
7. मुख्य समतल करने वाली मशीन:अच्छी तरह से समतल करना
8. एन्कोडिंग और मापने वाला उपकरण:शीट की लंबाई को सही ढंग से मापें
9कतरनी:निर्धारित लंबाई तक शीट काटें
10कन्वेयर:ट्रांसफर कट शीट
11हाइड्रोलिक लिफ्ट प्लेटफार्म:स्टैकिंग के लिए ऊंचाई समायोजित करता है
12. ब्लोअर डिवाइस के साथ स्टैकरःचादरें सुव्यवस्थित रूप से ढेर करता है
13. अनलोड करें कार्ट:परिवहन के लिए तैयार शीट
तेंगडी मशीनरी के साथ सहयोग के फायदे
- अनुकूलित समाधानःविशिष्ट आवश्यकताओं के लिए अनुकूलित उपकरण पैरामीटर
- विशेषज्ञता और गुणवत्ता आश्वासनःकुशल पेशेवर उच्च मानकों को सुनिश्चित करते हैं
- बहुमुखी अनुप्रयोग:कई उद्योगों और धातु सामग्री के लिए उपयुक्त
- बिक्री के पश्चात् सहायता:प्रशिक्षण और तकनीकी परामर्श सहित व्यापक बिक्री के बाद सेवाएं
