उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| स्थिति:: | नया | उपयोग:: | झुकने वाला पाइप |
|---|---|---|---|
| झुकने की त्रिज्या:: | 2.5d ≤ r ≤ 7D | नाम:: | पाइप झुकने की मशीन |
| दीवार की मोटाई:: | 10-50 मिमी | वज़न:: | 82 टन |
| बिक्री के बाद सेवा: | विदेशों में सेवा मशीनरी के लिए उपलब्ध इंजीनियर | सामग्री:: | कार्बन स्टील, मिश्र धातु स्टील, सीधे सीम वेल्डेड |
| रंग: | हरा | प्रोडक्ट का नाम: | हाइड्रोलिक ने पाइप झुकने वाली मशीन का इस्तेमाल किया |
| प्रमुखता देना: | बड़े व्यास के कोहनी के लिए हाइड्रोलिक पाइप बेंडर,प्रयुक्त हाइड्रोलिक पाइप झुकाने की मशीन,पाइप झुकने वाली मशीन हाइड्रोलिक सिस्टम के साथ |
||

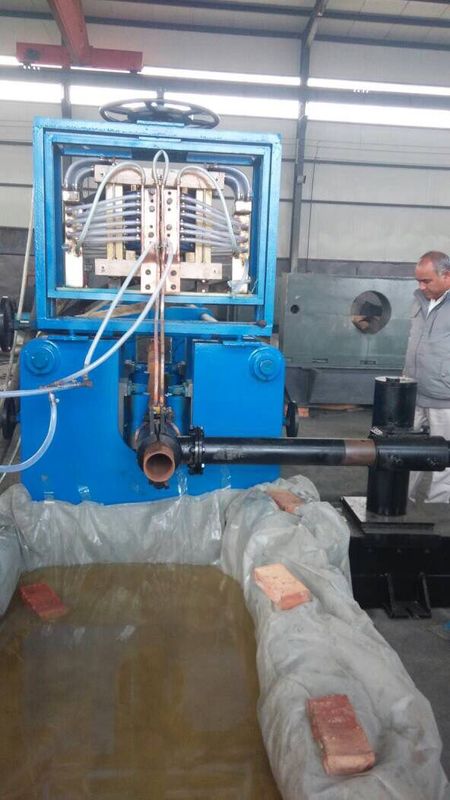

हाइड्रोलिक प्रयुक्त पाइप बेंडिंग मशीन एक विशेष भारी-ड्यूटी उपकरण है जिसे बड़े-व्यास वाले पाइप कोहनी बनाने के लिए बनाया गया है, जो तेल और गैस, पेट्रोकेमिकल्स, पावर इंजीनियरिंग और नगरपालिका बुनियादी ढांचे जैसे उद्योगों में पाइप फिटिंग निर्माण को पूरा करता है। यह स्थिर, उच्च-टॉर्क बेंडिंग के लिए हाइड्रोलिक ड्राइव तकनीक का लाभ उठाता है, जिससे यह मोटी दीवारों वाले, बड़े-व्यास वाले पाइपों को संभाल सकता है जिन्हें मानक पाइप बेंडर संसाधित नहीं कर सकते हैं।
यह मशीन प्रसंस्करण क्षमता और बेंडिंग सटीकता का एक इष्टतम संतुलन प्रदान करती है, जो 325 मिमी से 1066 मिमी तक के पाइप व्यास और 10-50 मिमी की दीवार मोटाई को कवर करती है। यह पाइप वॉल थिनिंग रेट (<10%) और कोहनी अण्डाकारता (<10%) के साथ सख्त गुणवत्ता नियंत्रण बनाए रखता है, यह सुनिश्चित करता है कि मुड़ी हुई कोहनी संरचनात्मक शक्ति और दबाव प्रतिरोध के लिए उद्योग मानकों को पूरा करती हैं।
| पैरामीटर श्रेणी | विशिष्टता विवरण |
|---|---|
| कोहनी व्यास रेंज | न्यूनतम: 325 मिमी; अधिकतम: 1066 मिमी |
| पाइप वॉल मोटाई | 10-50 मिमी |
| बेंडिंग त्रिज्या रेंज | 2.5D ≤ R ≤ 7D (D = पाइप व्यास) |
| बेंडिंग कोण रेंज | 0-90° |
| पाइप वॉल थिनिंग रेट | <10% |
| कोहनी अण्डाकारता | <10% |
| वेव डिग्री (हीट-अफेक्टेड ज़ोन) | h/<2% |
| चपटापन (500 मिमी पाइप लंबाई के लिए) | <3 मिमी |
| बेंडिंग त्रिज्या सहिष्णुता | <20 मिमी |
| बेंडिंग कोण त्रुटि | ±1° |
| संगत पाइप सामग्री |
|
| फिक्स्चर संगतता (पाइप व्यास) | 1066 मिमी, 920 मिमी, 820 मिमी, 720 मिमी, 630 मिमी |
| मशीन का वजन | 82 टन |
| मुख्य सिलेंडर पैरामीटर | विशिष्टता विवरण |
|---|---|
| मुख्य सिलेंडर थ्रस्ट | 200 टन (कुल 2 सिलेंडर) |
| संरचनात्मक डिजाइन | सामने और पीछे के फ्लैंज के साथ पिस्टन संरचना |
| परीक्षण दबाव | 31.5Mpa |
| कार्य दबाव रेंज | 0-25Mpa |
| मुख्य सिलेंडर आंतरिक व्यास | 250 मिमी |
| मुख्य सिलेंडर बाहरी व्यास | 273 मिमी |
| पिस्टन रॉड व्यास | 190 मिमी |
| सिलेंडर बॉडी की सामग्री | 45# स्टील |
| मुख्य सिलेंडर का प्रभावी स्ट्रोक | 10 मीटर |
हम एंड-टू-एंड पाइप फिटिंग उत्पादन का समर्थन करने के लिए एक संपूर्ण पाइप फिटिंग मशीनरी पोर्टफोलियो प्रदान करते हैं:
हमारी वैश्विक बाजार उपस्थिति में शामिल हैं:
