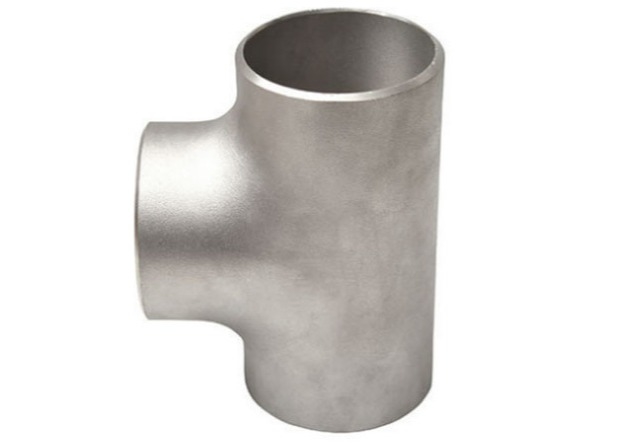

1/2-24 इंच सीमलेस ट्यूब फिटिंग बट वेल्ड थ्री वे टी 1D-100D

स्टेनलेस स्टील बट वेल्ड 1/2-24 इंच फिटिंग पाइप ट्यूब फिटिंग थ्री वे टी

आकार का पता लगाना

मापने का व्यास: कैलीपर्स के साथ टी के मुख्य शाखा पाइप के बाहरी व्यास को मापें (बाहरी व्यास परिधि विधि द्वारा मापा जाता है) और व्यास के अंदर कम से कम 3 अंक प्रत्येक छोर पर यह सुनिश्चित करने के लिए कि मुख्य बाहरी व्यास, व्यास के अंदर, शाखा पाइप के बाहर व्यास और अंदर का व्यास मानक आवश्यकताओं को पूरा करता है।

(2) मुख्य पाइप की लंबाई मापना: टी के मुख्य पाइप की लंबाई को वर्गाकार शासक और सीधे शासक के साथ मापें, कम से कम 2 स्थान।

(3) केंद्र की ऊँचाई को मापना: एक शासक और एक वर्ग शासक के साथ शाखा पाइप और मुख्य पाइप के आंतरिक ढलान के बीच की ऊर्ध्वाधर दूरी को मापें, और सुनिश्चित करें कि टी की केंद्र की ऊँचाई मुख्य पाइप के बाहरी व्यास की आधी है।

(4) बेवल कोण का माप: टी के मुख्य शाखा पाइप अंत के बेवल और कुंद किनारे को मापने के लिए सार्वभौमिक कोण शासक और शासक का उपयोग करें, जो ड्राइंग की डिजाइन आवश्यकताओं को पूरा करना चाहिए।

(5) तिरछा माप: टी को झुकने वाली प्लेट में रखें ताकि मुख्य शाखा पाइप क्रमशः झुकने वाली प्लेट पर टिकी रहे।झुकने वाली प्लेट और टी के अंत चेहरे के बीच शासक या प्लग के साथ निकासी को मापें, और मान मानक आवश्यकताओं को पूरा करेगा।

उपस्थिति परीक्षण

तीन कड़ियों में दरारें नहीं होनी चाहिए, अधिक जलना, अधिक गरम होना और अन्य घटनाएं मौजूद हैं, सतह कोई कठोर बिंदु नहीं होनी चाहिए।

टी के अंदर और बाहर की सतह चिकनी होनी चाहिए, बिना विनाशकारी ताकत और उपस्थिति दोष, जैसे निशान, खरोंच, भारी त्वचा इत्यादि, दोषों की खोज के बाद पॉलिश की जानी चाहिए, पॉलिश जगह की पतलीता कम नहीं है दीवार की मोटाई की मानक आवश्यकताएं, पॉलिश की गई जगह चिकनी होनी चाहिए और दोषों को हटाने की पुष्टि करने के लिए रंग एजेंट या चुंबकीय पाउडर दोष पहचान का उपयोग करना चाहिए।

(3) तीन-तरफ़ा शाखा पाइप की जड़ में स्पष्ट तह होने की अनुमति नहीं है।

(4) टी पाइप बॉडी पर किसी भी दोष को वेल्डिंग द्वारा मरम्मत की अनुमति नहीं दी जाएगी।
