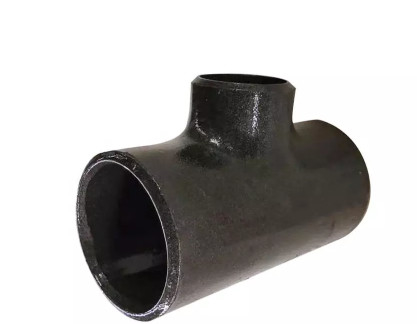

स्टील 304 316l सीमलेस पाइप फिटिंग लघु प्रकार वेल्डेड स्टेनलेस पाइप टी

स्टेनलेस स्टील 304 316L लघु प्रकार वेल्डेड टी सीमलेस पाइप फिटिंग

आकार का पता लगाना

मापने वाला व्यास: कैलिपर्स के साथ टी की मुख्य शाखा पाइप के बाहरी व्यास को मापें (बाहरी व्यास परिधि विधि द्वारा मापा जाता है) और व्यास के अंदर प्रत्येक छोर पर कम से कम 3 अंक सुनिश्चित करें ताकि यह सुनिश्चित हो सके कि मुख्य बाहरी व्यास, व्यास के अंदर, शाखा पाइप के बाहरी व्यास और अंदर का व्यास मानक आवश्यकताओं को पूरा करता है।

(2) मुख्य पाइप की लंबाई मापना: टी के मुख्य पाइप की लंबाई को स्क्वायर रूलर और स्ट्रेट रूलर से मापें, कम से कम 2 जगह।

(3) केंद्र की ऊंचाई को मापना: एक शासक और एक वर्ग शासक के साथ शाखा पाइप और मुख्य पाइप के आंतरिक ढलान के बीच की ऊर्ध्वाधर दूरी को मापें, और सुनिश्चित करें कि टी की केंद्र ऊंचाई मुख्य पाइप के बाहरी व्यास का आधा है।

(4) बेवल कोण का माप: टी के मुख्य शाखा पाइप के अंत के बेवल और कुंद किनारे को मापने के लिए सार्वभौमिक कोण शासक और शासक का उपयोग करें, जो ड्राइंग की डिजाइन आवश्यकताओं को पूरा करना चाहिए।

(5) तिरछा माप: टी को झुकने वाली प्लेट में रखें ताकि मुख्य शाखा पाइप क्रमशः झुकने वाली प्लेट पर टिकी रहे।शासक या प्लग के साथ झुकने वाली प्लेट और टी के अंतिम चेहरे के बीच निकासी को मापें, और मान मानक आवश्यकताओं को पूरा करेगा
