उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| सामग्री: | कास्टिंग, स्टेनलेस स्टील, पीतल, कच्चा लोहा, तन्य लौह | मीडिया: | तेल |
|---|---|---|---|
| मानक या अमानक: | मानक | प्रोडक्ट का नाम: | 4 इंच |
| मानक: | शोर | संबंध: | निकला हुआ किनारा कनेक्शन, महिला धागा |
| नमूना: | नमूना | पोर्ट आकार: | DN15mm-DN1000mm |
| हाई लाइट: | 50mm निकला हुआ किनारा गेट वाल्व,दीन 3352 निकला हुआ किनारा गेट वाल्व,औद्योगिक नियंत्रण वाल्व pn16 |
||

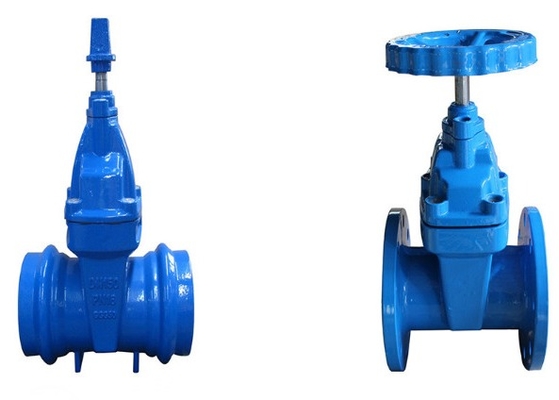

निकला हुआ किनारा जाली गेट वाल्व एएनएसआई a105n API6D
| मानक |
दीन 3352-F4, DIN 3352-F5, BS5163, AWWA C509, AWWA C515 निकला हुआ किनारा ड्रिलिंग DIN2501, BS4504 और ANSI B16.1 PN10, PN16, PN25 के अनुसार है |
| प्रकार | निकला हुआ किनारा, सॉक्ड एंड, मैकेनिकल जॉइंट, नॉन राइजिंग स्टेम / राइजिंग स्टेम |
| सामग्री |
बॉडी: डक्टाइल आयरन GGG40/50 या कास्ट आयरनGG25 वेज: डक्टाइल आयरन GGG40/50+EPDM/NBR या मेटल सीटेड स्टेम: स्टेनलेस स्टील 2Cr13, SS304, SS316 बोल्ट और नट: जस्ता चढ़ाया या एसएस 304,316 . के साथ कार्बन स्टील |
| परत | फ्यूजन बंधुआ एपॉक्सी कोटिंग min250μm . के साथ आंतरिक और बाहरी |
अनुप्रयोग
यह वाल्व व्यापक रूप से ऐसे पानी, सीवेज निपटान, बिजली, ऊर्जा पाइप, रसायन, शिपिंग, ऊर्जा स्रोतों आदि में फिक्सिंग खोलने या बंद करने के लिए तरल पाइप में लागू होता है।
निकला हुआ किनारा जाली डब्ल्यूसीबी गेट वाल्व विवरण:
-डिजाइन और विनिर्माण मानकों के अनुसार: ASME B16.34, API6D;
-संरचना की लंबाई के अनुसार: ASME B16.10;
- निकला हुआ किनारा अंत आकार के अनुसार: एएसएमई बी 16.5
-थ्रेडेड अंत आकार के अनुसार: एएनएसआई बी 1.20.1;
-बट अंत आकार के अनुसार: एएनएसआई बी16.25
-सॉकेट आकार के अनुसार: एएनएसआई बी16.11
-निरीक्षण और परीक्षण के अनुसार: API598
-एक वैकल्पिक सीलिंग सतह सामग्री: 13 करोड़ मिश्र धातु इस्पात (कोड एच) कार्बाइड एसटीएल कोड (वाई) ग्राहक की आवश्यकता के अनुसार अन्य विशेष सीलिंग सामग्री चुन सकते हैं।
-मुख्य वैकल्पिक सामग्री:
कार्बन स्टील वर्ग: WCB, WCC, A105, आदि
कक्षा: स्टेनलेस स्टील 304,316,304 एल, 316 एल, CF8, CF8M, CF3, CF3M, CF8C और डुप्लेक्स स्टेनलेस स्टील, आदि।
वर्ग: कम तापमान वाला स्टील LF2, LCC, LCB, आदि
क्रोम मोलिब्डेनम स्टील प्रकार: WC5 WC6, WC9, C5, आदि
| डीएन | ली | डी | डी1 | डी2 | बी | एफ | रा | एच | वू |
|---|---|---|---|---|---|---|---|---|---|
| 50 | 178 | 150 | 114 | 90 | 18 | 3 | 4-18 | 270 | 180 |
| 65 | 190 | 165 | 127 | 103 | 18 | 3 | 4-18 | 280 | 180 |
| 80 | 203 | 185 | 146 | 122 | 18 | 3 | 4-18 | 290 | 200 |
| 100 | 229 | 215 | 178 | 154 | 20 | 3 | 4-18 | 315 | 200 |
| 150 | 267 | 280 | 235 | 211 | 23 | 3 | 8-18 | 410 | 280 |
| 200 | 292 | 335 | 292 | 268 | 23 | 3 | 8-18 | 515 | 320 |
| 225 | 330 | 405 | 324 | 300 | 24 | 3 | 8-18 | 560 | 320 |
| 250 | 330 | 405 | 356 | 328 | 24 | 3 | 8-22 | 605 | 320 |
| 300 | 356 | 455 | 406 | 378 | 30 | 4 | 12-22 | 695 | 450 |
| 350 | 381 | 525 | 470 | 438 | 33 | 4 | 12-26 | 790 | 450 |
| 375 | 406 | 580 | 795 | 463 | 33 | 4 | 12-26 | 880 | 450 |
| 400 | 406 | 580 | 521 | 489 | 33 | 4 | 12-26 | 970 | 560 |
| 450 | 432 | 640 | 584 | 552 | 33 | 4 | 12-26 | 1045 | 560 |
| 500 | 457 | 705 | 641 | 609 | 35 | 4 | 16-26 | 1120 | 800 |
| 600 | 508 | 825 | 756 | 720 | 42 | 5 | 16-30 | 1320 | 800 |
