उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
गारंटी: | एक साल | विशेषताएं: | विरोधी स्थैतिक |
---|---|---|---|
अनुकूलित समर्थन: | ओईएम | शक्ति: | हाइड्रोलिक |
पोर्ट आकार: | 1/2 "~ 48" | आवेदन: | आम |
आवेदन: | पानी, तेल, गैस और इतने पर | कार्य का दबाव: | पीएन16 |
सीट सामग्री: | PTFE, RPTFE, DEVLON, Molon, PEEK, मेटल सीट | ||
हाई लाइट: | तन्य लौह निकला हुआ किनारा तितली वाल्व,pn10 निकला हुआ किनारा तितली वाल्व,pn16 तितली वेफर प्रकार वाल्व; |

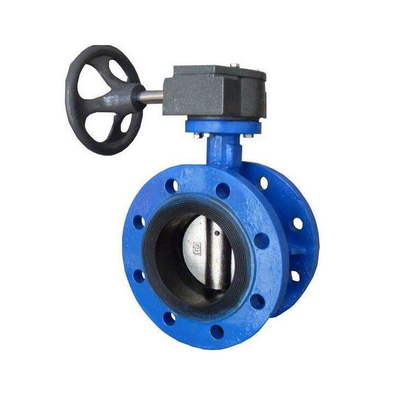

PN10/16 तन्य लौह कच्चा लोहा वेफर या पीछे पीछे फिरना प्रकार तितली वाल्व
वेफर बटरफ्लाई वाल्व की बटरफ्लाई प्लेट पाइप लाइन के व्यास की दिशा में स्थापित की जाती है।बेलनाकार में
तितली वाल्व शरीर का चैनल, डिस्क के आकार की तितली प्लेट धुरी के चारों ओर घूमती है, और रोटेशन कोण के बीच होता है
0°-90°, जो प्रवाह समायोजन में भूमिका निभा सकता है।जब बटरफ्लाई प्लेट 90° तक घूमती है, तो वाल्व अधिकतम खुलने तक पहुंच जाता है।
वेफर बटरफ्लाई वाल्व संरचना में सरल, आकार में छोटा और वजन में हल्का होता है, और इसमें केवल कुछ भाग होते हैं।इसके अलावा,
इसे 90 ° घुमाकर जल्दी से खोला और बंद किया जा सकता है, और ऑपरेशन सरल है।उसी समय, वाल्व में अच्छा तरल पदार्थ होता है
नियंत्रण विशेषताओं।
संरचना
यह मुख्य रूप से वाल्व बॉडी, वाल्व स्टेम, बटरफ्लाई प्लेट और सीलिंग रिंग से बना होता है।वाल्व शरीर बेलनाकार, छोटी अक्षीय लंबाई, अंतर्निहित तितली प्लेट।
की विशेषताएं
1. बटरफ्लाई वाल्व में सरल संरचना, छोटी मात्रा, हल्के वजन, सामग्री की खपत, छोटे इंस्टॉलेशन आकार, त्वरित स्विच, 90 ° पारस्परिक रोटेशन, छोटे ड्राइविंग टॉर्क आदि की विशेषताएं होती हैं, जिनका उपयोग माध्यम को काटने, कनेक्ट करने और समायोजित करने के लिए किया जाता है। पाइपलाइन, अच्छे द्रव नियंत्रण विशेषताओं और करीबी सीलिंग प्रदर्शन के साथ।
2, तितली वाल्व कम से कम तरल संचय के मुहाने पर कीचड़ परिवहन कर सकता है।कम दबाव में अच्छी सीलिंग हासिल की जा सकती है।अच्छा विनियमन प्रदर्शन।
3, तितली प्लेट सुव्यवस्थित डिजाइन, ताकि द्रव प्रतिरोध का नुकसान छोटा हो, ऊर्जा बचत उत्पाद के रूप में वर्णित किया जा सकता है।
4, शमन और तड़के के उपचार के बाद, वाल्व स्टेम रॉड संरचना के माध्यम से होता है, इसमें अच्छा व्यापक यांत्रिक गुण और संक्षारण प्रतिरोध, घर्षण प्रतिरोध होता है।तितली वाल्व केवल रोटरी आंदोलन के लिए स्टेम को खोलने और बंद करने के लिए ऑपरेशन को उठाए बिना, स्टेम पैकिंग को नुकसान पहुंचाना आसान नहीं है, विश्वसनीय सीलिंग।यह तितली प्लेट शंकु पिन के साथ तय किया गया है, और जब स्टेम और तितली प्लेट के बीच का कनेक्शन अप्रत्याशित रूप से टूट जाता है, तो तने को गिरने से रोकने के लिए ओवरहैंगिंग एंड को डिज़ाइन किया गया है।
5, कनेक्शन मोड निकला हुआ किनारा कनेक्शन, क्लिप कनेक्शन, बट वेल्डिंग कनेक्शन और पीछे पीछे फिरना क्लिप कनेक्शन है।
ड्राइविंग फॉर्म मैनुअल, वर्म गियर ट्रांसमिशन, इलेक्ट्रिक, न्यूमेटिक, हाइड्रोलिक, इलेक्ट्रो-हाइड्रोलिक लिंकेज और अन्य एक्चुएटर्स हैं, जो रिमोट कंट्रोल और ऑटोमैटिक ऑपरेशन का एहसास कर सकते हैं।
