उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| सामग्री: | कास्टिंग, स्टेनलेस स्टील, पीतल, कच्चा लोहा, तन्य लौह | मीडिया: | पानी, तेल, गैस, एसिड, भाप |
|---|---|---|---|
| मानक या अमानक: | मानक | प्रोडक्ट का नाम: | 4 इंच गेट वाल्व |
| मानक: | शोर | संबंध: | निकला हुआ किनारा कनेक्शन, महिला धागा |
| आदर्श: | आदर्श | ||
| प्रमुखता देना: | pn16 हैंड व्हील गेट वाल्व,pn16 लचीला सील गेट वाल्व,4 इंच हैंड व्हील गेट वाल्व; |
||

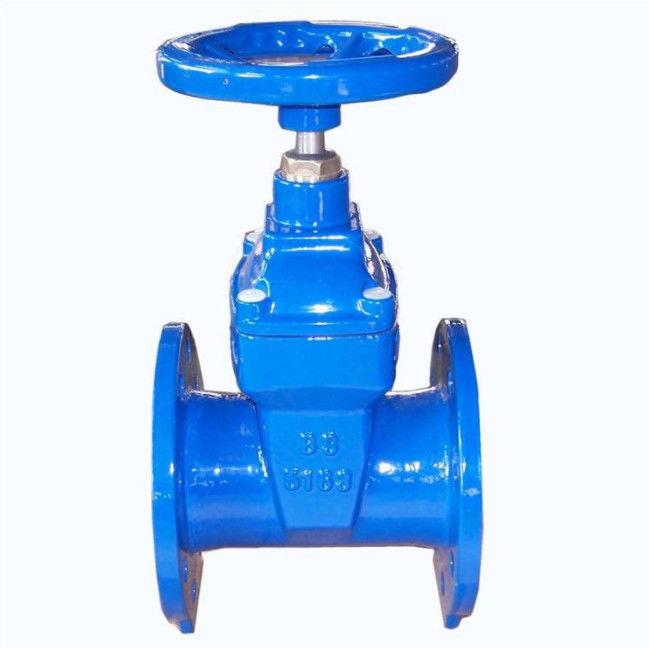

PN16 नमनीय कच्चा लोहा हाथ पहिया लचीला बैठा दीन जल सील गेट वाल्व
| मानक |
दीन 3352-F4, DIN 3352-F5, BS5163, AWWA C509, AWWA C515 निकला हुआ किनारा ड्रिलिंग DIN2501, BS4504 और ANSI B16.1 PN10, PN16, PN25 के अनुसार है |
| प्रकार | निकला हुआ किनारा, सॉक्ड एंड, मैकेनिकल जॉइंट, नॉन राइजिंग स्टेम / राइजिंग स्टेम |
| सामग्री |
बॉडी: डक्टाइल आयरन GGG40/50 या कास्ट आयरनGG25 वेज: डक्टाइल आयरन GGG40/50+EPDM/NBR या मेटल सीटेड तना: स्टेनलेस स्टील 2Cr13, SS304, SS316 बोल्ट और नट: जस्ता चढ़ाया या एसएस 304,316 . के साथ कार्बन स्टील |
| परत | फ्यूजन बंधुआ एपॉक्सी कोटिंग min250μm . के साथ आंतरिक और बाहरी |
अनुप्रयोग
यह वाल्व व्यापक रूप से ऐसे पानी, सीवेज निपटान, बिजली, ऊर्जा पाइप, रसायन, शिपिंग, ऊर्जा स्रोतों आदि में फिक्सिंग खोलने या बंद करने के लिए तरल पाइप में लागू होता है।
लागू मानक
ए.अमेरिकन स्टैंडर्ड
ANSI/AWWA C509 . के लिए डिज़ाइन करें
एएसएमई बी16.10-2000 (आईएसओ 3 श्रृंखला) के लिए आमने-सामने आयाम
निकला हुआ किनारा और ड्रिलिंग एसएमई / एएनएसआई बी16.42-1998
बी.ब्रिटिश मानक
बीएस5163,बीएस5150 . के लिए डिजाइन
BS5163 (ISO 3series, ISO19 सीरीज़) के लिए आमने-सामने आयाम
निकला हुआ किनारा और ड्रिलिंग बीएस 4504 भाग 1 (EN1092) के लिए
सी.जर्मनी मानक
DIN3352 . के लिए डिज़ाइन करें
DIN3202 के लिए आमने-सामने आयाम (F4: ISO 14 श्रृंखला; F5: ISO 15 श्रृंखला)
बीएस EN1092 . के लिए निकला हुआ किनारा और ड्रिलिंग
| डीएन | ली | डी | डी1 | डी2 | बी | एफ | रा | एच | वू |
|---|---|---|---|---|---|---|---|---|---|
| 50 | 178 | 150 | 114 | 90 | 18 | 3 | 4-18 | 270 | 180 |
| 65 | 190 | 165 | 127 | 103 | 18 | 3 | 4-18 | 280 | 180 |
| 80 | 203 | 185 | 146 | 122 | 18 | 3 | 4-18 | 290 | 200 |
| 100 | 229 | 215 | 178 | 154 | 20 | 3 | 4-18 | 315 | 200 |
| 150 | 267 | 280 | 235 | 211 | 23 | 3 | 8-18 | 410 | 280 |
| 200 | 292 | 335 | 292 | 268 | 23 | 3 | 8-18 | 515 | 320 |
| 225 | 330 | 405 | 324 | 300 | 24 | 3 | 8-18 | 560 | 320 |
| 250 | 330 | 405 | 356 | 328 | 24 | 3 | 8-22 | 605 | 320 |
| 300 | 356 | 455 | 406 | 378 | 30 | 4 | 12-22 | 695 | 450 |
| 350 | 381 | 525 | 470 | 438 | 33 | 4 | 12-26 | 790 | 450 |
| 375 | 406 | 580 | 795 | 463 | 33 | 4 | 12-26 | 880 | 450 |
| 400 | 406 | 580 | 521 | 489 | 33 | 4 | 12-26 | 970 | 560 |
| 450 | 432 | 640 | 584 | 552 | 33 | 4 | 12-26 | 1045 | 560 |
| 500 | 457 | 705 | 641 | 609 | 35 | 4 | 16-26 | 1120 | 800 |
| 600 | 508 | 825 | 756 | 720 | 42 | 5 | 16-30 | 1320 | 800 |
