उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
| गारंटी: | 3 साल | स्पूल सामग्री: | 304,316,316L |
|---|---|---|---|
| संरचना: | गेंद | अनुकूलित समर्थन: | OEM |
| तापमान: | PTFE≤150℃, पीपीएल≤280℃ | पोर्ट आकार: | डीएन15-डीएन200, 1/2"-8" |
| आवेदन: | सामान्य | मीडिया: | गैस, पानी, तेल |
| प्रकार: | गेंद वाल्व | ||
| हाई लाइट: | pn1.6 थ्री वे बॉल वॉल्व,pn2.5 थ्री वे बॉल वॉल्व,WCB 3 वे बॉल वॉल्व; |
||

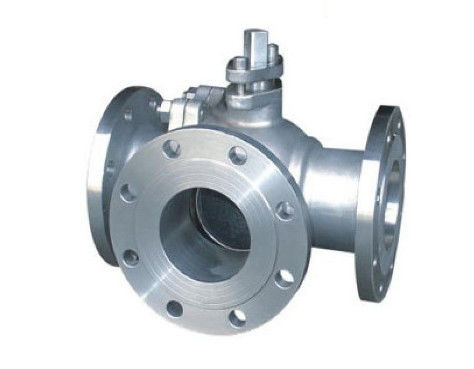

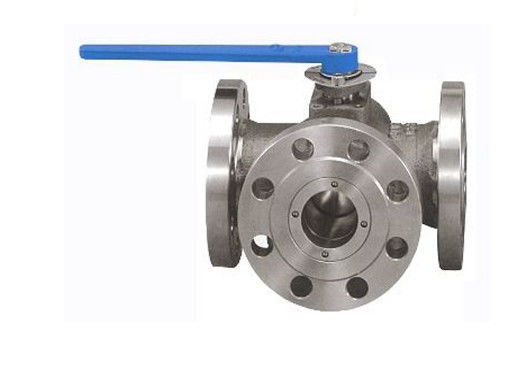

Q45F WCB 304 316 316L PN1.6 2.5 4.0 6.4 निकला हुआ किनारा थ्री-वे बॉल वाल्व
गेंद वाल्व की संरचना
सीलिंग संपत्ति अच्छी है, लेकिन काम करने वाले माध्यम को प्रभावित करने वाली गेंद का सारा भार आउटलेट सीलिंग रिंग को दिया जाता है।इसलिए, यह विचार करना आवश्यक है कि क्या सीलिंग रिंग सामग्री बॉल माध्यम के कार्य भार का सामना कर सकती है।जब उच्च दबाव प्रभाव के अधीन होता है, तो गेंद को ऑफसेट किया जा सकता है। यह संरचना आम तौर पर निम्न और मध्यम दबाव बॉल वाल्व में उपयोग की जाती है। वाल्व फिक्स्ड बॉल बॉल वाल्व बॉल वाल्व की गेंद तय होती है और दबाव में नहीं चलती है। फिक्स्ड बॉल बॉल वाल्व मध्यम दबाव, सीट आंदोलन द्वारा एक फ्लोटिंग सीट है, ताकि सीलिंग सुनिश्चित करने के लिए सीलिंग रिंग को गेंद पर कसकर दबाया जा सके। आमतौर पर ऊपरी और निचले शाफ्ट असर पर गेंद के साथ, ऑपरेशन टोक़ छोटा होता है, उच्च दबाव के लिए उपयुक्त होता है और बड़े कैलिबर वाल्व।
उत्पाद वर्णन
| दबाव | डीएन | ली | एल1 | एच | वू | किलोग्राम | |||||
| मिमी | इंच | मिमी | मिमी | मिमी | मिमी | 1.6 | 2.5 | 4.0 | CL150 | JIS10K | |
|
1.6
2.5
4.0
CL150
JIS10K |
15 | 1/2 | 130 | 65 | 62 | 100 | 2.5 | 3.0 | 3.5 | 2.5 | 2.5 |
| 20 | 3/4 | १५० | 75 | ६८ | 160 | 3.0 | 3.5 | 4.5 | 3.0 | 3.6 | |
| 25 | 1 | 160 | 80 | 75 | 160 | 4.8 | 5.0 | 6 | 5.0 | 5.0 | |
| 32 | 1-1 / 4 | 180 | 90 | 85 | 200 | 6.5 | 7 | 8.5 | 7 | 7 | |
| 40 | 1-1 / 2 | 200 | 100 | 95 | 200 | 8.5 | 9 | 10.5 | 9 | 9 | |
| 501 | 2 | २३० | 115 | 110 | २५० | 1 1 | 12 | 14 | 12 | 1 1 | |
| 65 | 2-1 / 2 | २९० | 145 | 130 | 300 | 15 | 17 | 20 | 16 | 16 | |
| 80 | 3 | ३१० | १५५ | १५५ | 400 | 21 | 22 | 32 | 21 | 22 | |
| 100 | 4 | 350 | 175 | 180 | 500 | 33 | 36 | 50 | 36 | 36 | |
| 125 | 5 | 400 | 200 | २५० | 600 | 65 | 70 | 80 | ६८ | 70 | |
| १५० | 6 | 480 | 240 | 275 | 800 | 103 | 110 | १२० | 105 | 105 | |
| 200 | 8 | 580 | २९० | 325 | 1000 | १५२ | 168 | 180 | 160 | 160 |
|
कंपनी का परिचय
Cangzhou Junxi अंतर्राष्ट्रीय व्यापार कं, लिमिटेड
हमारी कंपनी कार्बन स्टील पाइप फिटिंग, सीमलेस पाइप फिटिंग के सभी प्रकार का उत्पादन और निर्यात करती है, हमारा शहर कांग झोउ शहर कार्बन स्टील पाइप फिटिंग का गृहनगर है।हमने कई देशों को निर्यात किया है, जैसे रूस, मिस्र मलेशिया, भारत, तुर्की, इंडोनेशिया, जॉर्डन आदि।
पाइप फिटिंग मशीन के बारे में, हमारे पास हर मशीन के लिए अलग-अलग प्रकार हैं। हमारे पास हॉट फॉर्मिंग एल्बो मशीन, कोल्ड फॉर्मिंग एल्बो मशीन, कोल्ड फॉर्मिंग टी मशीन, बेवलिंग मशीन, शॉट ब्लास्टिंग मशीन आदि हैं। मशीन की गारंटी एक वर्ष है।यदि हमारे ग्राहकों की मशीन में समस्या है, तो हमारे बिक्री के बाद सेवा व्यक्ति आएंगे और ग्राहकों को समस्या को जल्द से जल्द हल करने में मदद करेंगे।
पाइप फिटिंग मशीन के बारे में, हमारे पास हर मशीन के लिए अलग-अलग प्रकार हैं। हमारे पास हॉट फॉर्मिंग एल्बो मशीन, कोल्ड फॉर्मिंग एल्बो मशीन, कोल्ड फॉर्मिंग टी मशीन, बेवलिंग मशीन, शॉट ब्लास्टिंग मशीन आदि हैं। मशीन की गारंटी एक वर्ष है।यदि हमारे ग्राहकों की मशीन में समस्या है, तो हमारे बिक्री के बाद सेवा व्यक्ति आएंगे और ग्राहकों को समस्या को जल्द से जल्द हल करने में मदद करेंगे।
बॉल वाल्व के सामान्य दोष और समस्या निवारण के तरीके
1. गेंद को धोया जाता है
बहिष्करण विधि: असेंबली सही होनी चाहिए, ऑपरेशन स्थिर होना चाहिए, थ्रॉटल वाल्व के रूप में उपयोग करने की अनुमति नहीं है; गेंद को पलटने के बाद समय पर मरम्मत की जानी चाहिए और सीलिंग सीट को बदल दिया जाना चाहिए।
2, जब थ्रॉटलिंग फ़ंक्शन के रूप में उपयोग किया जाता है, तो सीलिंग सतह क्षतिग्रस्त हो जाती है
उन्मूलन विधि: गेंद वाल्व को थ्रॉटल के रूप में उपयोग करने की अनुमति नहीं है।
3. सीलिंग सतह को कुचल दिया जाता है
बहिष्करण विधि: वाल्व सीट पर बोल्ट को एक समान होना चाहिए, बल छोटा होना चाहिए, बल्कि कई बार कसना होगा, एक समय में बहुत अधिक और बहुत तंग नहीं होना चाहिए, क्षतिग्रस्त सीलिंग सतह को स्क्रैप और मरम्मत किया जा सकता है।
4. सीलिंग सतह पर कोई पूर्व-कसने का दबाव नहीं है
बहिष्करण विधि: वाल्व सीट की सीलिंग सतह को नियमित रूप से पूर्व-कसने के दबाव की जांच करनी चाहिए, और सीलिंग सतह को थोड़ा संकुचित किया जाना चाहिए जब यह पाया जाता है कि सीलिंग सतह लीक हो गई है या ढीली से संपर्क किया गया है; प्रीलोडेड स्प्रिंग लॉस इफेक्ट रिप्लेसमेंट।
5, स्पैनर, वाल्व स्टेम और बॉल तीन कनेक्शन गैप बड़ा है, स्पैनर बंद स्थिति में पहुंच गया है, बॉल रोटेशन एंगल 90 डिग्री से कम है और रिसाव की लंबी उम्र है
बहिष्करण विधि: रिंच, वाल्व स्टेम और तीन कनेक्शन के परिमित तंत्र की गेंद ढीली और निकासी बहुत बड़ी है, मरम्मत की जानी चाहिए, फर्म को बन्धन; सीमा ब्लॉक को समायोजित करें, रिंच के अग्रिम कोण को समाप्त करें, और गेंद बनाएं सही ढंग से खोलें और बंद करें।
6. वाल्व सीट और शरीर के बीच संपर्क सतह चिकनी और खराब नहीं होती है, और ओ-रिंग क्षतिग्रस्त हो जाती है जिससे वाल्व सीट लीक हो जाती है।
उन्मूलन विधि: वाल्व सीट और शरीर के बीच संपर्क सतह के चिकनी खत्म में सुधार, वाल्व सीट के डिस्सेप्लर समय को कम करें, और नियमित रूप से ओ-रिंग को बदलें।
