उत्पाद विवरण:
भुगतान & नौवहन नियमों:
|
उत्पाद का नाम:: | कोहनी ठंड बनाने की मशीन | आकार: | 114-168 मिमी |
---|---|---|---|
मुड़ी हुई बहिः प्रकोष्ठिका: | -1 डी-1.5D | सामग्री:: | स्टेनलेस स्टील |
आवेदन:: | स्टेनलेस स्टील कोहनी | प्रयोग: | स्टेनलेस स्टील कोहनी का उत्पादन |
चित्र: | lucency | इंजन की शक्ति: | 18.5KW |
दबाव: | 25mpa | ||
हाई लाइट: | 114 मिमी कोहनी मशीन,1 डी कोहनी मशीन,1 डी कोहनी ठंड बनाने की मशीन |

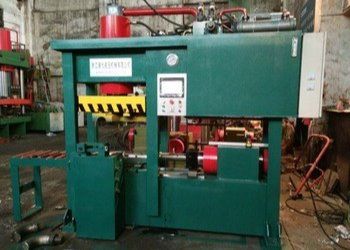

कोहनी ठंड बनाने की मशीन स्टेनलेस स्टील कोहनी GIL168 शीत बनाने की मशीन
I. आपूर्तिकर्ता की कार्य सामग्री
1. डिजाइन और विनिर्माण।
2. स्थापना।
3, डिबगिंग।
दूसरा, प्रदर्शन
1. स्टेनलेस स्टील कोहनी की ठंड धक्का मोल्डिंग के लिए इस्तेमाल किया।
2. तेल का रेटेड काम का दबाव 25Mpa है। तेल सिलेंडर का प्रयोगात्मक दबाव 31.5MPa है
3, मास्टर सिलेंडर दबाव 300T दो, (सिलेंडर भीतरी व्यास 280 मिमी) प्रभावी स्ट्रोक 700 मिमी।
4. साइड सिलेंडर का दबाव 180T है, (सिलेंडर इनर व्यास 300 मिमी है) प्रभावी स्ट्रोक 700 मिमी है।
5. कोहनी बनाने की सीमा व्यास 114-168 मिमी।
6. मोटर पावर 18.5KW।
।, ९ ० ° उलट मंडराने वाला मांडोल
8, ठंड धक्का मशीन की पर्यावरण की स्थिति: परिवेश का तापमान 5-38 डिग्री, सापेक्ष आर्द्रता ,82%, तीन चरण चार-तार 380V के इनपुट वोल्टेज (-12% - + 15%), 50 हर्ट्ज की आवृत्ति% 2% काम का समय 24 घंटे एक दिन लगातार काम हो सकता है, हवा संक्षारक मीडिया से मुक्त है, उपकरण को कार्यशाला में संचालित किया जाना चाहिए, पर्याप्त जगह है।
9, YB-N46 विरोधी पहनने हाइड्रोलिक तेल का उपयोग कर।
तीन, सिलेंडर मानक
1. तेल सिलेंडर का निर्माण JB / T10205-2000 और JB / T15622-2005 मानकों के अनुरूप है।
2. सिलेंडर 45 # स्टील है, आंतरिक सतह खत्म Ra0.3 है, पिस्टन रॉड 45 # सीमलेस ट्यूब है, सतह क्रोम मढ़वाया है, चढ़ाना के बाद पॉलिश की जाती है, कोई सीधी रेखाएं, सर्पिल रेखाएं नहीं होती हैं, फिनिश Ra0.4 है।
3. यांत्रिक गुणों को सुनिश्चित करने के लिए सिलेंडर के अन्य भाग 45 # फोर्जिंग से बने होते हैं।
4. मुख्य सिलेंडर की पिस्टन गाइड आस्तीन तांबे की आस्तीन को गोद लेती है, सभी मुहरें मानक प्राथमिकता श्रृंखला को अपनाती हैं, और मुख्य तेल सील ऑस्ट्रिया एसीओ से आयात की जाती है।
5. सिलेंडर के असेंबली से पहले, सिलेंडर और पिस्टन रॉड की चिकनाई, कठोरता, मिलान आकार और अन्य वस्तुओं का निरीक्षण किया जाएगा, और फोर्जिंग और सील की गुणवत्ता का निरीक्षण किया जाएगा।सिलेंडर के असेंबली में उपयोग किए जाने वाले हिस्से मानकों को पूरा करेंगे, और सिलेंडर की विधानसभा के बाद दबाव परीक्षण किया जाएगा।
चार, मेजबान,
1. मुख्य संरचना तीन-बीम और चार-स्तंभ संरचना है।उपकरण में ऊपरी बीम, लोअर बीम, स्लाइडर, लिंक कॉलम, नट, सिलेंडर और रिवर्स मटेरियल डिवाइस, आदि शामिल हैं। तीन बीमों को Q235-A उच्च गुणवत्ता वाली स्टील प्लेटों के साथ वेल्डेड किया गया है। ताकत सुनिश्चित करने के लिए 16Mo उच्च गुणवत्ता वाले वेल्डिंग तार का उपयोग करें। सभी सटीकता सुनिश्चित करने के लिए संरचनात्मक भागों को संख्यात्मक नियंत्रण मशीन द्वारा तैयार किया जाता है।
2. स्लाइडर की अधिकतम उद्घाटन ऊंचाई: 900 मिमी।
3, काम कर तालिका के प्रभावी आकार: लगभग 800 मिमी- सामने और पीछे 950 मिमी (साइड सिलेंडर भाग को छोड़कर)
4. ऊपरी बीम की क्षैतिज केंद्र रेखा पर स्थापित एक मुख्य तेल सिलेंडर है।तेल सिलेंडर की पिस्टन रॉड ऑफसेटिंग निकला हुआ किनारा के माध्यम से स्लाइडर के साथ जुड़ा हुआ है। साइड सिलेंडर पिस्टन स्लाइड के साथ स्थानांतरित करने के लिए शीर्ष बार ड्राइव करता है।
5, उपकरण आयाम: 3300 मिमी * 1500 मिमी * 3100 मिमी
6, उपकरण वजन: 14T
पांच, हाइड्रोलिक पंप स्टेशन
1. हाइड्रोलिक प्रणाली का अधिकतम काम करने का दबाव 25Mpa है, और प्रयोगात्मक दबाव 31.5Mpa है।
2, विरोधी जंग उपचार के लिए तेल टैंक के अंदर और बाहर की सतह, तेल टैंक फिल्टर में स्थापित, तरल स्तर, तेल तापमान प्रदर्शन सेट।
3, पूरे हाइड्रोलिक सिस्टम को तेल इंजेक्शन परीक्षण ऑपरेशन से पहले साफ किया जाना चाहिए।
4. पंप स्टेशन को रिसाव बिंदुओं को कम करने के लिए एक एकीकृत कनेक्शन के रूप में डिज़ाइन किया गया है। तेल पंप समायोज्य प्रवाह के साथ मैनुअल चर अक्षीय पिस्टन पंप को गोद लेता है, अधिकतम 31.5Mpa का आंतरिक दबाव और 25Mpa की सेवा का दबाव होता है। सिस्टम में अधिभार अतिप्रवाह, प्रवाह समायोजन होता है, समय पर नियंत्रण, पीएलसी स्वयं निदान और अन्य कार्य।
5. पंप स्टेशन उपकरणों के शीर्ष मंच पर स्थापित किया गया है, जो प्रभावी ढंग से पाइपलाइन की लंबाई को कम कर सकता है और तेल रिसाव बिंदु को कम कर सकता है और अंतरिक्ष को बचा सकता है।
छह, पीएलसी समारोह
1, पीएलसी नियंत्रण, एक प्रमुख मोल्डिंग। मोल्ड में पाइप को दबाएं और सिस्टम को स्वचालित रूप से धकेलने और तैयार उत्पाद को बाहर निकालने के लिए स्टार्ट बटन दबाएं।
2, पीएलसी गति, दूरी, प्रत्येक काम के घंटे की संख्या और हाइड्रोलिक तेल आत्म निदान प्रदर्शित कर सकता है।
3, स्वचालित और मैनुअल ऑपरेशन में परिवर्तित किया जा सकता है, मोल्ड में बहुत सुविधाजनक डीबगिंग है।
4. हाइड्रोलिक सिस्टम दबाव को उपकरण के ऑपरेशन त्रुटि के कारण होने वाले नुकसान से प्रभावी ढंग से बचाने के लिए सेट किया जा सकता है।
5. सभी नियंत्रण एक ऑपरेटिंग कैबिनेट, टच स्क्रीन, मोटर रनिंग, टोटल स्टॉप और लिक्विड भरा पंप स्टार्ट और स्टॉप स्टेट डिस्प्ले पर केंद्रित है।
6. विद्युत घटक: पीएलसी मित्सुबिशी पीएलसी को गोद लेती है, और अन्य घटक श्नाइडर और चिन्ट को अपनाते हैं।
VII।उपकरण संस्थापन
1. आपूर्तिकर्ता स्थापना का मार्गदर्शन करेगा और खरीदार सक्रिय रूप से सहयोग करेगा।
2. आपूर्तिकर्ता बुनियादी उपकरण चित्र प्रदान करेगा, और मांग चित्र के अनुसार निर्माण करेगा।निर्माण का मार्गदर्शन करने के लिए आपूर्तिकर्ता जिम्मेदार होगा।
4. डिमांड सप्लायर द्वारा निर्दिष्ट स्थान पर पावर कॉर्ड स्थापित करने के लिए जिम्मेदार है।
VIII।उपकरण डिबगिंग
1. डिमांड कमीशन की शर्तों को पूरा करने के बाद, आपूर्तिकर्ता डिमांडर के जोरदार सहयोग से उपकरणों के कमीशन के काम को पूरा करेगा।
2. खरीदार डिबगिंग सामग्री, 46 # हाइड्रोलिक तेल, बिजली की आपूर्ति, आदि प्रदान करेगा।
3. आपूर्तिकर्ता कमीशन के दौरान उपकरणों की वजह से हुई गलती को सुलझाने के लिए जिम्मेदार होगा।
IX।उपकरण स्वीकृति
1. डिबगिंग और उपकरणों के सामान्य संचालन के पूरा होने के बाद 5 दिनों के भीतर, डिमांडर तकनीकी समझौते के प्रावधानों के अनुसार स्वीकृति निरीक्षण करेगा।
2. उपकरण स्वीकार होने के बाद दोनों पक्ष पुष्टि के लिए स्वीकृति पत्र पर हस्ताक्षर करेंगे।
X. उपकरण वारंटी
1. स्वीकृति निरीक्षण के लिए हस्ताक्षर करने की तारीख से एक वर्ष के भीतर उपकरण की विफलता के मामले में, आपूर्तिकर्ता रखरखाव के लिए जिम्मेदार होगा और स्पेयर पार्ट्स को नि: शुल्क प्रदान करेगा (ऑपरेशन त्रुटि को छोड़कर)।
2. उपकरणों का आजीवन रखरखाव।वारंटी अवधि के बाद, यदि कोई गलती है, तो आपूर्तिकर्ता इसे नि: शुल्क बनाए रखेगा, लेकिन खरीदार स्पेयर पार्ट्स और तकनीकी कर्मियों की लागत के लिए जिम्मेदार है, और आपूर्तिकर्ता तकनीकी कर्मियों को नि: शुल्क प्रदान करेगा।
